LCD-TFT-Panel

Aktive vs. Passive Matrix

Sowohl Einzel-Panel- als auch 3-Panel-Projektoren arbeiten mit einer aktiven Matrix. „Aktiv“ bedeutet, dass sich an den Kreuzungspunkten der Ansteuerungsmatrix aktive elektronische Bauelemente befinden.

Beim TFT-Panel handelt es sich um Transistoren, die die Ladung des Kondensators steuern. Dieser erzeugt das elektrische Feld und entlädt sich nur sehr langsam. Dadurch arbeiten die Panels nicht nur schnell genug, um flüssige Bewegungen (wie den Mauszeiger) darzustellen, sondern erzielen auch einen höheren Kontrast, da der schwache Steuerstrom benachbarte Pixel nicht negativ beeinflusst.

Passive Panels ohne Transistoren sind hingegen träge, können schnelle Bewegungen nur verwischt darstellen und erreichen meist einen Kontrast von maximal 15:1, da der Kondensator zu langsam arbeitet und die erzeugte Spannung oft unkontrolliert auf Nachbarpixel übergreift.

LCD TFT Panel
LC Zelle

Amorphes vs. Polysilizium (a-Si vs. p-Si)

Ältere Projektoren nutzten Panels aus amorphem Silizium (a-Si) zur Stromzufuhr der einzelnen Pixel. Da dieses Material jedoch extrem lichtempfindlich ist, mussten die Zuleitungen auf der Lichtseite aufwendig mit schwarzen Masken abgedeckt werden. Dies führte zu einem sichtbaren Gitterraster auf der Leinwand. Mit steigender Auflösung verschlechterte sich das Bild, da zwar die Pixel kleiner wurden, die Transistoren jedoch nicht im gleichen Maße schrumpften.

Moderne p-Si Struktur

Moderne Projektoren setzen stattdessen auf polykristallines Silizium (p-Si), welches unempfindlich gegenüber Licht ist. Da keine breiten schwarzen Abdeckbalken mehr nötig sind, lassen sich höhere Auflösungen und eine deutlich gesteigerte Transmissivität (Lichtdurchlässigkeit) realisieren (a-Si TFT erreicht ca. 8 %, p-Si TFT hingegen rund 20 %).

Polarisationsfilter mit Aluschicht

Lichtsteuerung & Polarisation

Um Licht elektronisch steuern zu können, muss es polarisiert (gefiltert) werden. Die unteren und oberen polarisierenden Glasschichten sind um 90 Grad zueinander versetzt. Trifft polarisiertes Licht auf Flüssigkristalle ohne anliegende Kondensatorspannung, drehen die Kristalle das Licht um 90 Grad, sodass es die obere Glasschicht passieren kann. Wird Spannung angelegt, richten sich die Kristalle auf, die Drehung entfällt, und das Licht wird blockiert.

Neue TFT-Panels verwenden hochentwickelte Polarisationsfilter mit einer zusätzlichen Aluminiumschicht. Dadurch wird ein massiv gesteigerter Kontrast erreicht: Das überschüssige Licht wird nicht mehr absorbiert, sondern reflektiert, wodurch sich die Panels im Betrieb deutlich weniger aufheizen.

Die Lebensdauer eines modernen LCD-Panels liegt laut Herstellerangaben bei rund 50.000 Stunden. Allerdings kann die intensive UV-Strahlung der Lampe – insbesondere den blauen Kanal – mit der Zeit vergilben lassen, weshalb aktuelle Panels mit speziellen UV-Schutzfiltern ausgerüstet werden, die den Verschleiß auf ein Minimum reduzieren.

Display-Controller

Ein dedizierter Display-Controller steuert die einzelnen LC-Zellen an. Ein klassisches Beispiel ist der Grafikprozessor LEHK-2 (wie er beispielsweise in Liesegang-Projektoren zum Einsatz kam): Er konvertiert Computergrafik- und Videosignale variabler Auflösung zur Ausgabe auf Displays mit fester nativer Auflösung.

Der Baustein verarbeitet Grafisignale von VGA bis UXGA sowie alle gängigen Videostandards und skaliert diese passend auf SVGA-, XGA- oder SXGA-Panels. Zu den integrierten Funktionen gehören die automatische Eingangsformatserkennung, Bild-in-Bild-Darstellung (PiP) und elektronische Trapezkorrektur (Keystone), womit sich der Chip auch für anspruchsvollste Präsentationsumgebungen qualifiziert.

LCD Display Controller
Blendenverhältnis

Blendenverhältnis (Aperture Ratio)

Das Blendenverhältnis beschreibt das Verhältnis zwischen der aktiven, lichtdurchlässigen Fläche (abzüglich der Pixelverdrahtung und Transistoren) und der gesamten Pixelfläche. Je höher dieser Anteil der offenen Fläche ist, desto effizienter fällt der Lichteinfall aus.

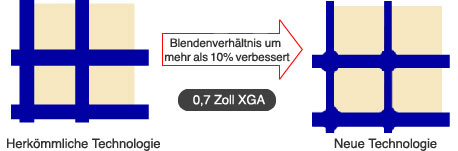

Hersteller wie Epson setzen moderne Mikrotechniken für HTPS-Panels ein, um die Verdrahtung zu optimieren und ungenutzte Abdeckflächen zu verringern. So konnte beispielsweise das Blendenverhältnis bei einem 0,7"-XGA-Panel (1024 x 768 Pixel) um mehr als 10 % gesteigert werden.

LCD-Panelarten & HTPS

Es existieren verschiedene LCD-Paneltypen mit unterschiedlichen Leistungsprofilen. Für professionelle Ansprüche kommen meist HTPS-Panels zum Einsatz.

Verschiedene LCD Panelarten

HTPS (High Temperature Polysilicon)

HTPS ist ein Aktivmatrix-LCD auf Basis von Hochtemperatur-Polysilizium. Seine Hauptaufgabe besteht darin, als hocheffizientes Lichtventil zu fungieren, das die Bildinformationen auf das durchscheinende Projektionslicht überträgt.

Die in jedem Pixel integrierten Dünnschichttransistoren (TFT) arbeiten als elektronische Schalter, gesteuert über umgekehrte Scan-Line-Spannungen. Da sie in Halbleiter-Fertigungstechnik produziert werden, sind sie extrem miniaturisiert und zuverlässig. Dies ermöglicht eine hohe Pixeldichte (Pixelation) bei gleichzeitig hohem Öffnungsverhältnis, da sich die Ansteuerelektronik via Hochtemperaturprozess direkt auf das Glassubstrat aufbringen lässt.

LCD Wafer

Hinweis zur Fertigung: LCD-TFT-Panels werden nicht einzeln hergestellt, sondern im Verbund auf runden Halbleiterscheiben, sogenannten Wafern. Das Bild oben zeigt beispielhaft einen Wafer mit mehreren integrierten 0,7"-LCD-TFT-Panels.
