Der DMD-Chip als Basis

DLP-Projektoren (Digital Light Processing) werden – ähnlich wie LCD-Systeme – anhand der Anzahl ihrer bildgebenden Chips unterteilt: Es gibt 1-Chip-, 2-Chip- (sehr selten) und 3-Chip-DLP-Projektoren.

Das Herzstück ist das DMD (Digital Micromirror Device). Der im Bild gezeigte Chip ist lediglich 15 × 13 mm groß. Auf dieser winzigen Fläche sitzen abertausende mikroskopisch kleine Spiegel. Betrug deren Kantenlänge anfangs noch 16 Mikrometer, wurde sie im Laufe des Jahres 2002 auf 14 Mikrometer reduziert. Diese Verkleinerung ermöglichte noch schnellere Kippbewegungen der Spiegel, ohne die Bildqualität negativ zu beeinflussen.

DLP Chip Nahaufnahme

1-Chip-DLP-Projektoren

Bei der 1-Chip-Bauweise durchleuchtet die Projektionslampe zunächst ein rotierendes Farbrad. Klassische Farbräder besitzen Filter für die Grundfarben Rot, Grün und Blau (RGB). Für eine höhere Lichtausbeute bei Präsentationsgeräten wird oft ein Weißsegment ergänzt (RGBW). Im Heimkinobereich kommen hingegen häufig Mehrsegment-Farbräder (z. B. RGBRGB) zum Einsatz, um den gefürchteten Regenbogeneffekt zu minimieren.

Das gefilterte Licht fällt anschließend auf den DMD-Chip. Die winzigen Spiegel können in nur 20 Mikrosekunden zwischen zwei Positionen (An/Aus) hin- und herkippen.

Wie entsteht das Bild?

Da das Farbrad mit bis zu 3600 Umdrehungen pro Minute rotiert, wird der DMD-Chip in rasender Geschwindigkeit abwechselnd in den einzelnen Farben angeleuchtet. Soll ein Pixel dunkel bleiben, kippt der entsprechende Spiegel das Licht auf eine interne, schwarz beschichtete Absorberfläche (Lichtfalle). Je länger ein Spiegel das Licht in Richtung Projektionsobjektiv lenkt, desto heller leuchtet die jeweilige Farbe auf der Leinwand.

Durch extrem schnelles Pulsieren lassen sich pro Farbe 256 Graustufen erzeugen. Bei den drei Grundfarben ergeben sich daraus 16,7 Millionen darstellbare Farben (256³). Da ein herkömmliches PAL-Videosignal 50 Halbbilder pro Sekunde (bei NTSC sogar 60) liefert, wird deutlich, welch enorme Schaltgeschwindigkeiten Spiegel und Farbrad meistern müssen.

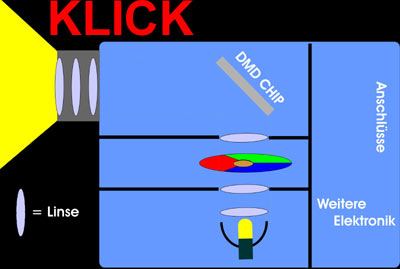

Aufbau eines 1-Chip DLP Projektors

2-Chip-DLP-Projektoren (Sehr selten)

Hier kommt ebenfalls ein Farbrad zum Einsatz, das jedoch nicht mit den primären, sondern mit den sekundären Farben Magenta und Gelb ausgestattet ist. Der physikalische Grund: Magenta lässt Rot und Blau passieren, Gelb hingegen Rot und Grün.

Nach dem Passieren des Farbrads durchläuft das Licht ein Farbteiler-Prisma, das die Lichtstrahlen auf exakt zwei DMD-Chips aufteilt: Ein Chip ist ausschließlich für die Farbe Rot zuständig, der zweite Chip übernimmt abwechselnd Grün und Blau.

Dieses scheinbar komplizierte System löst ein großes Effizienzproblem: Da Rot einen eigenen DMD-Chip besitzt, muss der zweite Chip nur noch zwei Drittel der Zeit arbeiten. Dies resultiert in einer 50 % höheren Helligkeit bei Grün und Blau sowie einer immensen Steigerung von 300 % bei Rot. Durch diese Technik wird der drastische Lichtverlust herkömmlicher Farbräder kompensiert, wodurch die Lampe weniger Leistung verbraucht und leiser gekühlt werden kann. 2-Chip-Systeme blieben jedoch absolute Exoten (ein bekanntes Modell ist der Vidikron Helios).

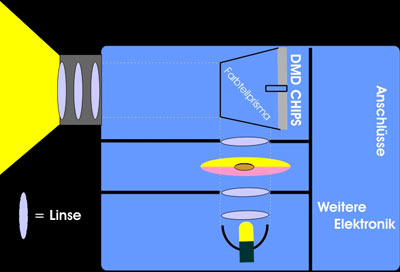

Aufbau eines 2-Chip DLP Projektors

3-Chip-DLP-Projektoren

Die absolute Königsklasse: Hier ist jedem Farbkanal (Rot, Grün, Blau) ein eigener, dedizierter DMD-Chip zugewiesen. Ein rotierendes Farbrad gibt es bei dieser Bauweise nicht.

Das weiße Lampenlicht wird durch ein hochkomplexes Dichroit-Spiegelsystem (Farbteiler-Prisma) in seine drei Grundfarben zerlegt und simultan auf die drei Chips gelenkt. Der gigantische Vorteil: Es entsteht kein Lichtverlust durch ein absorbierendes Farbrad. Die projizierten Bilder erreichen gigantische Helligkeiten – Werte von 12.000 ANSI-Lumen und mehr sind in dieser Liga keine Seltenheit.

Aufgrund der enormen Kosten, der Größe und des Gewichts waren diese Projektoren lange Zeit ausschließlich der Eventtechnik, großen Kinos oder absoluten High-End-Installationen vorbehalten. Ende 2002 erschienen schließlich die ersten Modelle, die speziell für das 16:9-Premium-Heimkino konzipiert wurden.

?? PDF: Texas Instruments Technologie-Dossier (305 KB)

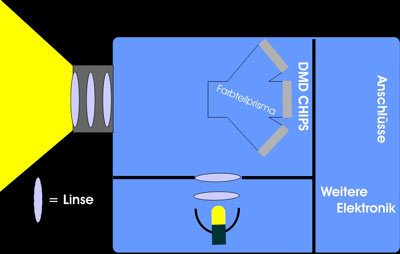

Aufbau eines 3-Chip DLP Projektors
