Die Grundlagen: 2-Chip-Systeme

Seltene 2-Chip-DLP-Projektoren bedienen sich der Sekundärfarben Magenta und Gelb. Der Grund: Magenta lässt rotes und blaues Licht passieren, Gelb hingegen rotes und grünes. Uns ist zu diesem Konzept lediglich der Projektor Vidikron Helios bekannt, der mit zwei DLP-Chips arbeitet.

2-Chip DLP Farbrad

Das RGBW-Farbrad (Präsentationsfokus)

Am häufigsten wird bei klassischen 1-Chip-DLP-Projektoren das normale RGBW-Farbrad (mit zusätzlichem Weißsegment) eingesetzt. Diese Methode zeichnet sich durch eine sehr hohe Lichtleistung aus und wird daher bevorzugt bei Präsentations- und Datenprojektoren verwendet.

RGBW Farbrad

Echtes RGBW Farbrad

Das RGB-Tri-Color-Farbrad (Heimkino)

Das reine RGB-Farbrad kommt vorwiegend in Heimkino-Projektoren zum Einsatz. Im Vergleich zum RGBW-Farbrad erzielt es einen um ca. 40 % höheren Kontrastwert, was allerdings zulasten der maximalen Bildhelligkeit geht.

RGB Farbrad

Doppel-RGB & Mehrsegment-Farbräder

Um den Regenbogeneffekt abzumildern, setzten manche Hersteller – wie beispielsweise beim Projektor Plus Piano HE 3100 – ein Farbrad mit doppeltem RGB-Satz (RGBRGB) ein. Der Effekt lässt sich damit zwar nicht zu 100 % eliminieren, er fällt jedoch deutlich weniger auf. Auch hier bleibt der Helligkeitsverlust ähnlich hoch wie beim Standard-RGB-Farbrad.

RGBRGB Farbrad

7-Segment-Farbrad: Mit einem 7-Segment-Farbrad soll das Bild stärker in Richtung Grün tendieren. Es wird unter anderem beim Marantz VP-12S3 und dem Infocus ScreenPlay 7205 in Kombination mit dem HD2+-DLP-Chip verwendet. Laut Texas Instruments soll dadurch der kaum wahrnehmbare Dithering-Effekt (ein unruhiges Bildrauschen in dunklen Bereichen) minimiert werden.

7-Segment Farbrad

8-Segment-Farbrad: Mitsubishi stellte mit dem Modell HC2000 erstmals ein 8-Segment-Farbrad vor, womit der Dithering-Effekt weiter reduziert und gleichzeitig die Graustufendarstellung optimiert wird.

8-Segment Farbrad

CMYK- & BrilliantColor-Technik: Techniker von Genoa Color (Israel) fanden heraus, dass sich mit den CMYK-Grundfarben (Cyan, Yellow, Magenta, Key/Schwarz) ein erweiterter Farbraum darstellen lässt. Laut TI konnten die Mischfarben gegenüber dem klassischen RGB-Farbrad um bis zu 50 % verbessert werden. Dieses Prinzip findet in der BrilliantColor-Technologie Anwendung.

Genoa Color Farbrad

Alternative Licht- und Farbführung

Color Drum Technologie: Auf der IFA 2003 stellte LG seine „Color Drum“-Technologie vor. Statt eines klassischen flachen Farbrads kommt hier eine rotierende Trommel zum Einsatz, auf deren Mantelfläche die RGB-Segmente angeordnet sind. Mithilfe von Prismen und Spiegeln wird das Licht durch die Trommel zum DLP-Chip geleitet. Dank der kompakten Bauweise (Durchmesser nur ca. 35 mm im Vergleich zu traditionellen 44-mm-Farbrädern) lassen sich deutlich kleinere Projektoren konstruieren.

Color Drum Prinzip Color Drum Trommel

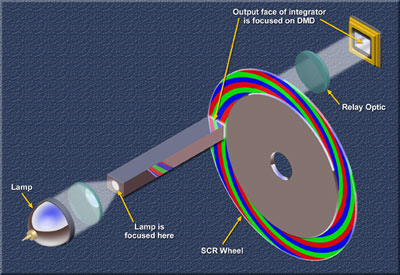

Scrolling Color Recapture: Diese Methode, oft als Wiedergewinnung rollierender Farben bekannt, nutzt spezialisierte dichroitische Filter in mehrfarbigen Mustern (entwickelt u. a. von Ocean Optics). Damit ließ sich das historische Prinzip von Paul Nipkow (spiralartig angeordnete Punkte) erfolgreich in modernen Projektoren adaptieren.

Scrolling Color Recapture

Die Rolle des Lichtintegrators: Ein quadratischer Lichtintegrator besitzt auf der Eingangsseite lediglich eine kleine Öffnung für die Lampe, während die Innenseiten verspiegelt sind und die Ausgangsseite zum Farbrad hin komplett offen ist. Dadurch wird sichergestellt, dass das Licht verlustfrei gebündelt wird. Prototypen von Carl Zeiss erzielten mit diesem Aufbau ein um 40 % helleres Bild. Wird hierbei zusätzlich ein Weißsegment integriert, übertrifft die Lichtausbeute sogar die von 3-Chip-DLP-Systemen – bei hervorragender Farbtreue. Der Regenbogeneffekt gehört hier der Vergangenheit an, da alle Grundfarben permanent und zeitgleich im Einsatz sind.
