Die IRIS-Blende bei DLP-Projektoren

Entwickler von Texas Instruments haben herausgefunden, dass der DLP-Chip im oberen rechten Bereich der Pupille bedingt durch den Aufbau einiges an Streulicht produziert.

Dies wirkt sich spürbar auf das gesamte projizierte Bild aus und lässt insbesondere den Schwarzwert blass erscheinen. Um dem entgegenzuwirken, setzt man eine spezielle Blende – die sogenannte „Katzenaugen-Iris“ – dezentral in den Strahlengang ein, um exakt diesen oberen rechten Bereich abzuschatten.

Bei vielen Projektoren lässt sich diese Iris variabel verstellen: Durch das Öffnen der Blende lässt sich eine höhere Bildhelligkeit erzielen, allerdings auf Kosten des Kontrastwerts, da das Katzenauge neben dem Streulicht auch einen Teil des Nutzlichts blockiert.

Katzenaugen-Iris im DLP-Strahlengang

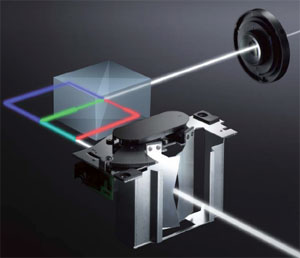

Iris-System bei LCD-Projektoren

Der Einsatz bei LCD-Projektoren

Auch bei LCD-Projektoren wird sehr gerne mit Irisblenden gearbeitet, um den Kontrastumfang deutlich zu steigern. Da sich das Streulicht bei der LCD-Technologie jedoch nicht nur auf eine bestimmte Ecke beschränkt, sondern gleichmäßig im Strahlengang verteilt ist, kommen hier andere Bauformen als das klassische „Katzenauge“ zum Einsatz.

Fortschrittliche Modelle wie beispielsweise der Panasonic PT-AE700 oder PT-AE900 besitzen zudem eine zusätzliche Blende direkt vor der Lampe, um das Streulicht bereits vor dem Erreichen des LCD-Panels und der Light Engine zu minimieren.

Bei den neuesten LCD-Projektorengenerationen werden häufig sogar intelligente Lichtblenden und variable Iris-Systeme kombiniert eingesetzt.

Das Prinzip des Streulichtmanagements

Das primäre Ziel beider Techniken besteht darin, ausschließlich das eigentliche Bildsignal durch das Projektionsobjektiv nach außen zu leiten und unerwünschtes Streulicht – sowohl innerhalb als auch außerhalb des Bildbereichs – effektiv abzufangen. Gelingt dies, lässt sich der native Kontrastwert enorm verbessern.

Interessanterweise lässt sich dieses Prinzip der Streulichtreduktion bei fast jedem digitalen Projektor auch ganz ohne mechanische Iris nutzen: Wenn der Projektor im **Weitwinkelmodus** betrieben wird (das Bild also maximal groß gezoomt ist), fängt das Objektiv selbst weniger Streulicht ab, als wenn im **Telemodus** (das Bild klein gezoomt) projiziert wird. Das Streulicht bleibt in diesem Fall direkt am Linsensystem des Objektivs hängen – ein Effekt, der auch bei Projektoren mit integrierter Iris zum Tragen kommt.
