Kreuzspiegeloptik

Die Kreuzspiegeloptik (POP-Technik)

Dieses Prinzip ist als Kreuzspiegeloptik bekannt, da sich die dichroitischen Spiegel überkreuzen müssen, um die Farbbilder passgenau zusammenzusetzen. Bei Epson ist diese Bauweise unter dem Namen POP (Panel on Prisma) geläufig – das LCD-TFT-Panel sitzt hierbei direkt am Farbsammelprisma.

Prismazusammensetzung

POP Details

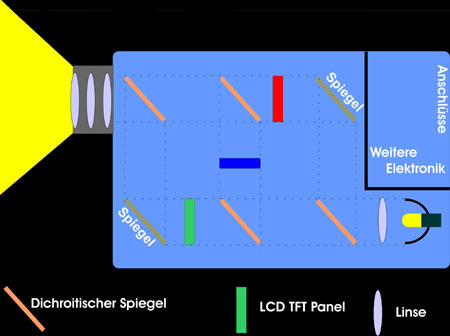

POP Technik Strahlengang

Die POP-Technik wird bevorzugt bei portablen Projektoren eingesetzt, da die fixierten Panels mechanisch stabil bleiben und unerwünschte Dejustagen (Konvergenzfehler) wirksam verhindern. Aber auch in stationären Heimkino-Projektoren wird diese Methode wegen der exakten Konvergenz geschätzt.

Mithilfe dichroitischer Spiegel wird das Lampenlicht präzise zu den einzelnen Panels geleitet. Da das Licht für die unterschiedlichen Grundfarben jedoch verschiedene Wegstrecken zurücklegen muss – insbesondere beim blauen Kanal, wo zusätzliche Korrekturlinsen erforderlich sind –, war dies früher eine technische Herausforderung. Mittlerweile setzt man verstärkt wieder auf dieses Verfahren, da eine deutlich höhere Lichtausbeute und eine verbesserte Lichtpolarisation erreicht werden.

Eine sauberere Polarisation des Lichts bewirkt direkt einen höheren Kontrast und einen verbesserten Schwarzwert. Das Prisma sorgt zudem dafür, dass die Teilbilder geometrisch exakt zur Deckung gebracht werden.

Klassischer Strahlengang

Konventionelle Spiegelanordnung

Bei dieser alternativen Methode wird das Bild ebenfalls mithilfe dichroitischer und normaler Umlenkspiegel zusammengeführt. Da die TFT-Panels hierbei jedoch weiter voneinander entfernt angeordnet sind, kann es schneller zu leichten Konvergenzfehlern kommen.

Ein nachgeschalteter Polarisationskonverter sorgt hier für Abhilfe und verbessert den Schwarzwert sowie den Kontrast massiv, da er ausschließlich polarisiertes Licht passieren lässt und störendes Streulicht abfängt. Auch die Panels selbst verfügen über entsprechende Polarisationsfilter.

Polarisationskonverter

Die Funktionsweise: Da nur polarisiertes Licht von den Flüssigkristallen verarbeitet werden kann (während unpolarisiertes Streulicht ungenutzt vorbeigeht), besteht der Polarisationskonverter aus hochglänzenden Aluspiegeln, die im 45-Grad-Winkel nebeneinander angeordnet sind.

Mikrolinsen-Matrix

Video MLA

Mikrolinsen-Matrix (MLA)

Die Mikrolinsen sorgen dafür, dass das störende Raster der Steuerleitungen auf der Leinwand unsichtbar wird. Die gitterförmig angeordneten Linsen – bei denen sich exakt vor jedem Pixel eine Linse befindet – bündeln das Licht so, dass es zielgenau durch den aktiven Bildpunkt geleitet wird, ohne die Transistoren oder Zwischenräume zu treffen.

Voraussetzung für die hohe Effizienz der Mikrolinsen-Matrix ist eine absolute High-Precision-Justierung in exakter Übereinstimmung mit der Pixelstruktur des LCD-Panels.

Integrator-Linsen & Farbaufteilung

Integrator-Linse: Diese Technologie sorgt für eine gleichmäßige und helle Ausleuchtung des gesamten Bildschirms, indem das Licht der Lampe optimal zwischen einer ersten und zweiten Linsenreihe übertragen und homogenisiert wird.

Integratorkonzept

Rechts im Bild zu sehen: Ein dichroitischer Spiegel (hier für den roten Spektralbereich optimiert), der das Licht gezielt auf das jeweilige Panel lenkt.

3LCD TFT Panel 3LCD Farbzerlegung
Dichroitischer Spiegel
